渦輪流量計

產品名稱：渦輪流量計

產品報價：

產品特點： 一、產品概述 LWGY系列渦輪流量計是吸取了國內外流量儀表**技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

渦輪流量計的詳細資料：

一、產品概述
LWGY系列渦輪流量計是吸取了國內外流量儀表**技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，**用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m²/s的液體，對于運動粘度大于5×10-6m²/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表圖1所示。

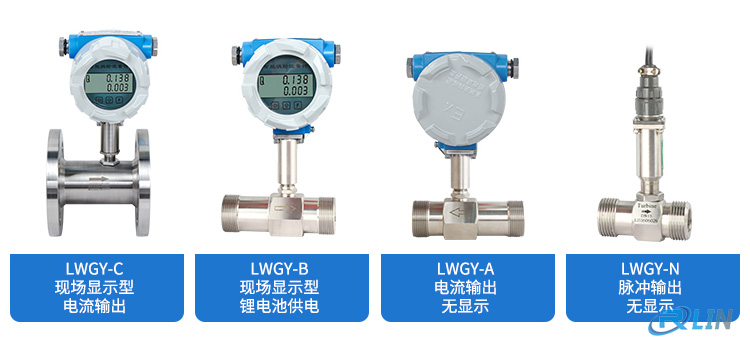

渦輪流量計
圖1

二、性能特點
  1、高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
  2、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
  3、可獲得很高的頻率信號（3~4kHz），信號分辨力強；
  4、范圍度寬，中大口徑可達1:20，小口徑為1:10；
  5、結構緊湊輕巧，安裝維護方便，流通能力大；
  6、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
  7、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
  8、重復性好短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度,是各個廠家優先選用的流量計

三、技術性能：表1

儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋連接
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
精度等級 ±0.5%R
量程比 1:10；1:15；1:20
儀表材質 304不銹鋼、316（L）不銹鋼等
被測介質溫度（℃） -20～＋120℃
環境條件 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號 4-20mADC電流信號（LWGY-□C型）
供電電源 LWGY-□B型：自帶鋰電池供電（可連續使用3年）；LWGY-□C型：+24VDC
信號傳輸線 2×0.3（二線制）
傳輸距離 ≤1000m
信號線接口 內螺紋M20×1.5（LWGY-□C型）
防爆等級 ExdIIBT6
防護等級 IP65


四、測量范圍及工作壓力：表2

儀表口徑（mm） 正常流量范圍（m3/h） 擴展流量范圍（m3/h） 常規耐受壓力（MPa） 特制耐壓等級（MPa）（法蘭連接方式）
DN 4 0.04～0.25 0.04～0.4 6.3 12、16、25
DN 6 0.1～0.6 0.06～0.6 6.3 12、16、25
DN 10 0.2～1.2 0.15～1.5 6.3 12、16、25
DN 15 0.6～6 0.4～8 6.3、2.5（法蘭） 4.0、6.3、12、16、25
DN 20 0.8～8 0.45～9 6.3、2.5（法蘭） 4.0、6.3、12、16、25
DN 25 1～10 0.5～10 6.3、2.5（法蘭） 4.0、6.3、12、16、25
DN 32 1.5～15 0.8～15 6.3、2.5（法蘭） 4.0、6.3、12、16、25
DN 40 2～20 1～20 6.3、2.5（法蘭） 4.0、6.3、12、16、25
DN 50 4～40 2～40 2.5 4.0、6.3、12、16、25
DN 65 7～70 4～70 2.5 4.0、6.3、12、16、25
DN 80 10～100 5～100 2.5 4.0、6.3、12、16、25
DN 100 20～200 10～200 2.5 4.0、6.3、12、16、25
DN 125 25～250 13～250 1.6 2.5、4.0
DN 150 30～300 15～300 1.6 2.5、4.0
DN 200 80～800 40～800 1.6 2.5、4.0

五、公稱通徑： 表3
 型號 公稱通徑 （mm） L(mm) H(mm) G Lˊ(mm) D(mm) d(mm) 孔數
LWGY-4 4 275 145 G1/2 215
LWGY-6 6 275 145 G1/2 215
LWGY-10 10 455 165 G1/2 350
LWGY-15 15 75 173 G1   Ф65 Ф14 4
LWGY-25 LWGY-32 25 32 100 140 180 G5/4 G2   Ф85 Ф100 Ф14 4
LWGY-40 40 140 178 G2   Ф14   4
LWGY-50 50 150 252     Ф125 Ф18 4
LWGY-80 80 200 287     Ф160 Ф18 8
LWGY-100 100 220 322     Ф180 Ф18 8
LWGY-150 150 300 367     Ф250 Ф25 8
LWGY-200 200 360 415     Ф295 Ф23 12

六、產品選型表：表4

型    號 說    明
RL-LWGY─ □ /□ /□ /□ /□ /□ /□
公 稱 通 徑 4             4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h
6 6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
10 10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h
15 15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
20 20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
25 25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
32 32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
40 40mm，標準量程2～20m3/h，寬量程為1～20m3/h
50 50mm，標準量程4～40m3/h，寬量程為2～40m3/h
65 65mm，標準量程7～70m3/h，寬量程為4～70m3/h
80 80mm，標準量程10～100m3/h，寬量程為5～100m3/h
100 100mm，標準量程20～200m3/h，寬量程為10～200m3/h
125 125mm，標準量程25～250m3/h，寬量程為13～250m3/h
150 150mm，標準量程30～300m3/h，寬量程為15～300m3/h
200 200mm，標準量程80～800m3/h，寬量程為40～800m3/h
類型 B 電池供電現場顯示型
C 現場顯示/4～20mA 兩線制電流輸出
C1 現場顯示/RS485通訊協議
C2 現場顯示/HART通訊協議
精度等級 0.5 精度0.5級
1.0 精度1.0級
渦 輪 類 型 W 寬量程渦輪
S 標準渦輪
材 質 S 304不銹鋼
L 316（L）不銹鋼
防爆 E 防爆型 （防爆等級：ExdⅡBT6）
壓力等級 N 常規   （參照表2）
H(x) 高壓   （參照表2）

七、技術參數：表5
儀表型號 RL-LWGY-N RL-LWGY-A RL-LWGY-N RL-LWGY- A R-LWGY-B RL-LWGY- C
信號輸出 脈沖 4-20mA 脈沖 或4-20mA 無 4-20mA/脈沖
供電電源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 鋰電池 24VDC±15%
精度等級 1.0~0.5級 1.0~0.5級 1.0~0.5級
測量范圍 標準量程 標準量程 標準量程或擴展量程
顯示器 無 無 有
通訊接口 無 無 可選RS485
儀表材質 不銹鋼 不銹鋼 不銹鋼
防爆等級 無 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防護等級 IP60 IP65 IP65
整機功耗 ＜1W ＜1W ＜1W
儀表通經 DN4~DN250 DN4~DN250 DN4~DN250
介質溫度 -20℃~120℃ -20℃~120℃ -20℃~120℃
環境溫度 -30℃~60℃ -30℃~60℃ -30℃~60℃

八、安裝指南
1、渦輪流量計正確安裝時，應注意遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。渦輪流量計可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。安裝時必須使管道內流體滿管，才能保證測量**。
2、流量計上游端至少應有10倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。
3、傳感器安裝方式：傳感器應朝上或水平（放大器指向）安裝；介質溫度超過250℃，傳感器應水平安裝。傳感器及管道必要時應良好接地，接地電阻≤10Ω。傳感器上、下游直管段長度的要求。

九、產品價格
渦輪流量計價格與介質、壓力、安裝方式、口徑有關，比如DN50渦輪流量計，壓力1.6MPA、法蘭連接、介質酸，價格1950元/臺，如果是普通型價格是1700元/臺，*終價格應以現場工況為準。
