對夾式渦街流量計

產品名稱:對夾式渦街流量計

產品報價:

產品特點: 一、產品概述 對夾式渦街流量計可**應用各行業中小口徑管道氣體、液體、蒸汽流量計量,其表體自帶連接法蘭,在與管道連接時,將流量計法蘭與管道法蘭相連接,再用螺栓緊固即可···

免費咨詢:0517-86802259

發郵件給我們:406680577@qq.com

對夾式渦街流量計的詳細資料:

一、產品概述

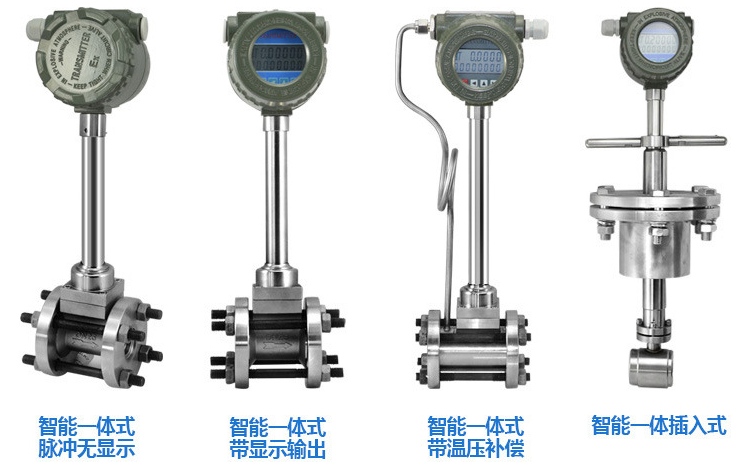

對夾式渦街流量計可**應用各行業中小口徑管道氣體、液體、蒸汽流量計量,其表體自帶連接法蘭,在與管道連接時,將流量計法蘭與管道法蘭相連接,再用螺栓緊固即可。其特點是結構簡單,安裝方便圖1所示。


圖1

二、技術參數
1、測量介質:液體、一般氣體、天然氣、蒸汽(飽和蒸汽和過熱蒸汽);
2、測量可能范圍:雷諾數為5×103~7×106
3、正常測量范圍:雷諾數為2×104~7×106
4、測量流速范圍:液體0.5~7m/s 氣體4~35mm/s 蒸汽7~70m/s
5、被測流體溫度:-40℃~+300℃
6、被測流體溫度:1.6、4、25MPa
7、準確度:1級、1.5級、0.5級(通過非線性修整方可達到0.5級);
8、重復性:指示值的0.2%;
9、表體材料:ICr18Ni9Ti;
10、壓力損失:△=1.2×r×V2×10-6 式中:△P-壓力損失 r-被測的流體密度(Kg/m3) v-管內平均流速(m/s)
11、環境溫度:-20℃~+55℃(特殊要求定貨說明)
12、環境濕度:≤90%RH
13、大氣壓力:86-106KPa
14、外供電源:3.6~224VDC
15、內供電源:3~4.5VVDDC
16、工作電源:80/A
17、工作電壓:2.7~3.6v
18、工作頻率:0.1~3000H
19、信號遠傳距離:100mm
20、信號輸出:脈沖輸出(外供電源)電流輸出4~20mADC(兩線制外供24VDC電源)脈沖輸出與電流輸出只能選一種方式。

三、流量范圍表

表1、液體與氣體(單位:m3/h)

通徑

(DN)

液體流量范圍

(m3/h)

輸出頻率范圍

(Hz)

氣體流量范圍

(m3/h)

輸出頻率范圍

(Hz)

15

1.2~6.2

90~900

5~25

265~2640

20

1.5~10

40~396

8~50

218~1982

25

1.6~16

32~325

10~70

172~1420

32

2~20

20~250

15~150

130~1350

40

2.5~25

13~130

22~220

115~1147

50

3.5~35

9~93

36~320

96~854

65

6~60

8~82

50~480

61~583

80

10~100

6~65

70~640

45~417

100

15~150

5~50

130~1100

43~367

125

25~250

5~47

200~1700

33~290

150

40~400

4~40

280~2240

27~221

200

80~800

3~33

580~4960

24~207

250

140~1400

3~26

970~8000

20~171

300

200~2000

2~22

1380~11000

17~136


四、安裝技巧
1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2、避開高溫熱源和輻射源的直接影響。若必須安裝,須有隔熱通風措施。
3、避開高濕環境和強腐蝕氣體環境。若必須安裝,須有通風措施。
4、渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝,須在其上下游2D處加設管道緊固裝置,并加防振墊,加強抗振效果。
5、儀表*好安裝在室內,安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成U形,避免水順著電纜線進入放大器殼內。
6、儀表安裝點周圍應該留有較充裕的空間,以便安裝接線和定期維護。
