通徑

（DN）

液體流量范圍

（m3/h）

輸出頻率范圍

（Hz）

氣體流量范圍

（m3/h）

輸出頻率范圍

（Hz）

15

1.2～6.2

90～900

5～25

265～2640

20

1.5～10

40～396

8～50

218～1982

25

1.6～16

32～325

10～70

172～1420

32

2～20

20～250

15～150

130～1350

40

2.5～25

13～130

22～220

115～1147

50

3.5～35

9～93

36～320

96～854

65

6～60

8～82

50～480

61～583

80

10～100

6～65

70～640

45～417

100

15～150

5～50

130～1100

43～367

125

25～250

5～47

200～1700

33～290

150

40～400

4～40

280～2240

27～221

200

80～800

3～33

580～4960

24～207

250

140～1400

3～26

970～8000

20～171

300

200～2000

2～22

1380～11000

17～136

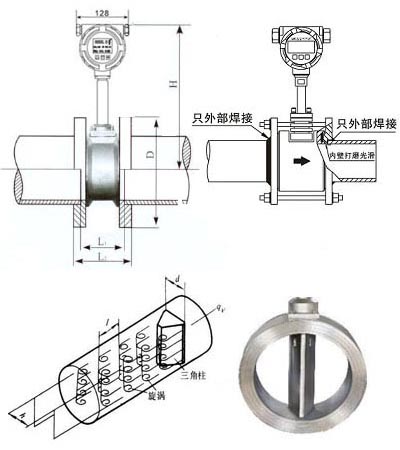

通徑

（DN）

L

（mm）

H

（mm）

10

66

360

15

66

360

20

66

360

25

66

360

32

66

365

40

80

370

50

80

375

65

93

383

80

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

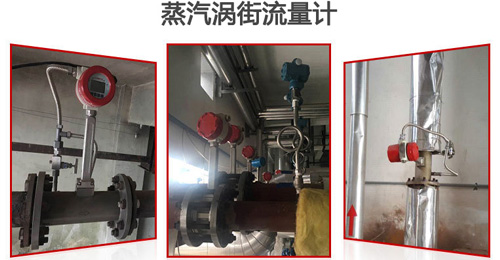

五、安裝示意圖

注意事項

圖例

1.擴管的安裝

對于小口徑大流量，必須擴管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D

2.縮管的安裝

對于大口徑小流量，必須縮管安裝，同時保證流量計的前直管段≥15D，后直管段≥5D

3.彎管的安裝

如果流量計的前端有90°彎頭或T型接頭，要保證流量計的前直管段≥15D，后直管段≥5D

4.同一平面兩個彎管的安裝

如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥20D，后直管段≥5D

5.不同平面兩個彎管的安裝

如果流量計的前端有兩個90°彎頭，要保證流量計的前直管段≥25D，后直管段≥5D

6.調節閥的安裝

如果流量計前后需要安裝調節閥，要保證流量計的前直管段≥25D，后直管段≥5D

l六、產品選型表

RL-LUGB

蒸汽流量計

口徑

（mm）

10

DN10~DN50  (法蘭式、卡箍式、螺紋式、對夾式）

50

DN50~DN150  (對夾式、法蘭式）

100

DN100~DN300（法蘭式、對夾式）

300

DN300以上為插入式

安裝方式

B

對夾式

L

法蘭連接式

C

插入式

補償方式

無

無補償

BC

溫度壓力補償

W

單溫度補償

Y

單壓力補償

測量介質

Y

液體

Q

氣體

Z

蒸汽

溫度范圍

T1

常溫型（120℃以下）

T2

高溫型（250℃以下）

壓力等級

P1

常壓～1.6MPa

P2

2.5MPa

P3

4.0MPa

本體材質

A

碳鋼

B

304不銹鋼

C

316不銹鋼

供電方式

D

兩線制DC24V  4～20mA

H

兩線制DC24V  4～20mA+HART協議

C

電池供電

附加選項

R

RS485 MODBUS通訊協議

M

脈沖輸出

B

防爆（ExII CT6）
