金屬管浮子流量計

產品名稱：金屬管浮子流量計

產品報價：

產品特點： 一、產品概述 金屬管浮子流量計適用于小口徑和低流速介質 流量測量；工作可靠，維護量小，壽命長。金屬管浮子流量計對于直管段要求不高 ；較寬的流量比10：1；雙行大液晶顯示，···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

金屬管浮子流量計的詳細資料：

一、產品概述
金屬管浮子流量計適用于小口徑和低流速介質 流量測量；工作可靠，維護量小，壽命長。金屬管浮子流量計對于直管段要求不高 ；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光 單軸靈敏指示；非接觸磁耦合傳動；金屬管浮子流量計全金屬結構，適于高溫、高 壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬管浮子流量計帶有數據恢復，數據備份及掉電保護功能。

二、產品參數
測量范圍   水：2.5～100000L/h
 空氣：0.07～3000m³/h
量程比   10:1（DN≤100mm）
 5:1 （DN≤100mm）
精度等級   標準型1.5級，特殊訂貨可達1.0級
*大工作壓力   DN15、DN25、DN40、DN50～4.0MPa
 DN80、DN100、DN150～1.6MPa
介質溫度   普通型：-40℃～100℃
 高溫型：-80℃～250℃
 內襯F46氟塑料：-40℃～+80℃，內襯PFTE-40℃～+120℃
環境溫度   指針式：-40℃～+65℃
 智能型：-25℃～+65℃
連接方式   法蘭連接、螺紋連接、卡箍連接
電氣接口   M20×1.5（特殊要求可做）
防護等級   IP65
防爆等級   本安：ExibIICT4(配LB987S安全柵)   隔爆：ExdIIBT4
介質粘度   DN15≤5Mpa.s  DN25～150≤5Mpa.s
測量管材質   304不銹鋼  316不銹鋼，304或316L不銹鋼內襯FTFE或F46
浮子材質   304或316（不銹鋼）；FTFE或F46

三、選型參照表
管道口徑 結構形式 接液材質 附加結構
A B 介質流向 C D
DN15 Y10 下進上出 RRO 0Cr18Ni12Mo2Ti F 防腐型
DN25 Y20 橫進橫出 RR1 1Cr18Ni9Ti T 夾套型
DN50 Y30 同側進出 RP （聚四氟乙烯） Z 阻尼型
DN80 Y40 異側進出 Ti （鈦合金） G 高溫型
DN100 Y50 底側進出 RL 316L Y 高壓型
DN125         B 防爆型
DN150

四、流量范圍
耐腐通徑 普通通徑 測量范圍  *大壓力損失
DN（mm） DN（mm） 空氣20℃ m3/h 水（20℃）（L/h） 空氣（KPa） 水（KPa）
15 15 0.05-0.5 1.6-16 7 6.4
0.07-0.7 2.5-25 7.1 6.5
0.11-1.1 4.0-40 7.2 6.5
0.18-1.8 6.0-60 7.3 6.6
0.28-2.8 10-100 7.5 6.6
0.40-4.0 16-160 8 6.8
0.70-7.0 25-250 10.8 7.2
1.00-10 40-400 10 8.6
1.60-16 60-600 14 11.1
25   80-800   14
25 3.00-30 100-1000 7.7 7
4.50-45 160-1600 8.8 8
7.00-70 250-2500 12 10.8
11-110 400-4000 19 15.8
50   500-5000   16.2
50 18-180 600-6000 8.6 8.1
25-250 1000-10000 10.4 11
80 40-400 1600-16000 12.6 17
80 50-500 2000-20000 15.5 6.3
100 75-750 2500-25000 17.2 8.1
100 100-1000 4000-40000   9.5
125 160-1600 6000-60000   10
125 250-2500 8000-80000   16
150   10000-100000   20
  300-3000 12-120m3/h   20
  400-4000 15-150m3/h   25

五、外形尺寸
口徑/壓力 尺寸（mm） Φd3 Φk Φd2 b f L h
15/4.0 95 45 65 4xΦ14 16 2 250 85
25/4.0 115 68 85 4xΦ14 18 2 250 85
50/4.0 165 102 125 4xΦ18 20 3 250 85
80/1.6 200 138 160 8xΦ18 20 3 250 85
100/1.6 220 162 180 8xΦ18 20 3 250 85
125/1.6 250 188 210 8xΦ18 22 3 400 85
150/1.6 285 218 240 8xΦ22 22 3 400 85

六、產品圖片

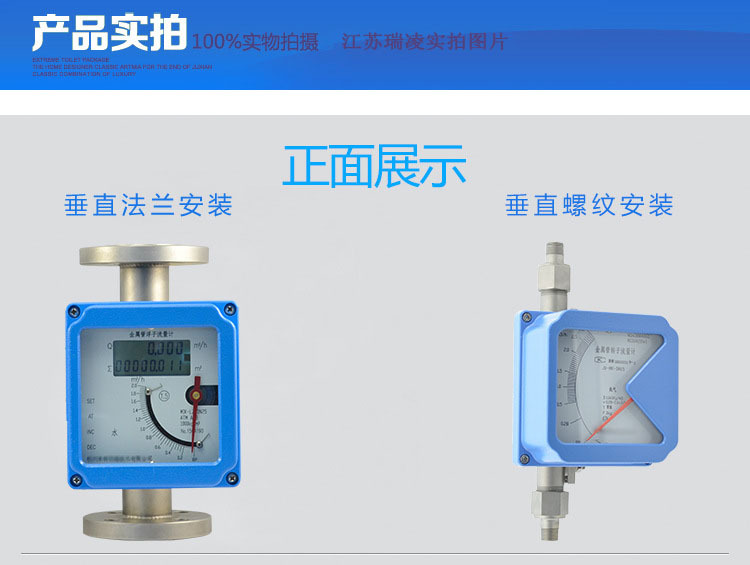

正面展示圖片
背面展示圖片

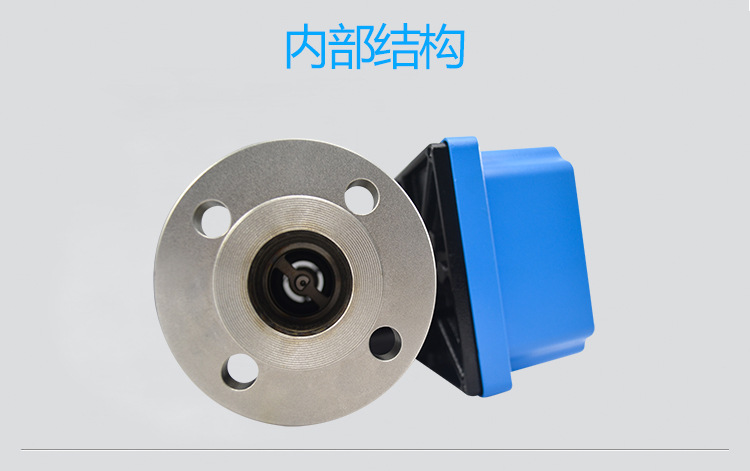

內部結構圖

七、安裝技巧
1、金屬管浮子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計，且垂直度優于2°，水平安裝時水平夾角優于2°；
2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；
3、金屬管浮子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段；
4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；
5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；
6、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游：
7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。
8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；
9、用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段 要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動。
