壓力變送器

產品名稱:壓力變送器

產品報價:

產品特點: 一、產品概述 壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力,然后轉變成4~20mA DC信號輸出圖1所示。壓力變送器可與HART手操器相互通訊,通過它進行設定,監控或與上位···

免費咨詢:0517-86802259

發郵件給我們:406680577@qq.com

壓力變送器的詳細資料:

一、產品概述
壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力,然后轉變成4~20mA DC信號輸出圖1所示。壓力變送器可與HART手操器相互通訊,通過它進行設定,監控或與上位機組成現場監控系統。

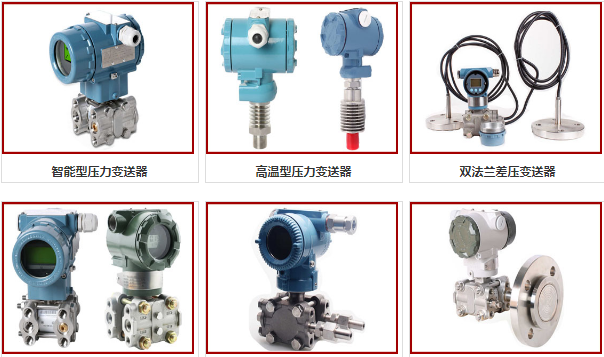

圖1

二、工作原理
壓力變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至d室的中心測量膜片。中心膜片是一個張緊的彈性元件,它對于作用在其上的兩側壓力差產生相應變形位移,其位移與差壓成正比,*大位移約0.1mm,這種位移轉變在電容極板上形成差動電容,由電子線路把差動電容轉換成二線制的4~20mA DC信號輸出。

三、安裝技巧
壓力變送器在工藝管道上的安裝位置,與被測介質有關。安裝時應注意考慮下面的情況:
1、盡量避免變送器與腐蝕性或過熱的被測介質直接接觸。
2、要防止渣滓在導壓管內沉積。
3、導壓管要盡可能短一些。
4、兩邊導壓管內的液柱壓力應保持平衡。
5、導壓管應安裝在溫度梯度和溫度波動小的地方。 測量液體流量時,取壓口應開在流程管道的側面,以避免渣滓的沉淀。同時變送器要安裝在取壓口的旁邊或下面,以便氣泡排入流程管道之內。 測量氣體流量時,取壓口應開在流程管道的**或側面。并且變送器應裝在流程管道的旁邊或上面,以便積聚的液體容易流入流程管道之中。

四、產品價格
壓力變送器價格與型號有關,不同的型號價格是不一樣的,比如2088擴散硅壓力變送器 ,小巧型壓力變送器 ,高溫型壓力變送器,它們的價格是不等的,*終報價應以現場工況、型號為準。

五、產品參數
測量介質 氣體、液體、油等與316兼容的介質
測量形式及范圍 表壓(G) *大(0~60)MPa, *小(0~0.5)KPa
絕壓(A) *大(0~40)MPa, *小 (0~5)KPa
負壓(B) (-0.1~40)MPa, *小(-0.2~0.2 )KPa
精度等級 0.1、 0.25、 0.5
過載能力 量程的2~5倍
長期穩定性 小于0.25%FS/年,小于0.5%FS/年
供電電源 15~36 VDC(標定電壓24VDC)
輸出信 (4~20)mA(二/三線制)、(0~10)MA (0~20)mA
(0~5)V、(1~5)V、(0~10)V
顯示方式 指針表頭或數字顯示可選配
校準 通過調節精密電位器實現對零點、量程調節
工作溫度:(-40~80)℃ 補償溫度:(-20~70)℃
工作溫度 -40~80℃ 補償溫度:-20~70 ℃
過程連接 M20×1.5外螺紋(Ф3內孔)或用戶注明
隔離膜片材料 316 不銹鋼
傳感器接口材料 1Cr18Ni9Ti
外殼材料 合金鋁
防護等級 IP65

六、型號分類
 壓力變送器分類   測壓范圍 使用溫度 介質溫度  應用場合
 2088壓力變送器  -0.1~60MPa -40~80 ℃ -40~330 ℃  環境惡劣場合
 衛生型壓力變送器  0~100KPa~35MPa -40~80 ℃ -40~300 ℃  酒、果汁食品介質
 高溫型壓力變送器  -0.1~60MPa -40~80 ℃ -40~300 ℃  導熱油、高溫氣體
 數顯壓力變送器  -0.1~60MPa -40~80 ℃ -40~300 ℃  蒸汽、高溫氣體
備注:不同的廠家介質、溫度、工況、它的選型是不一樣的,功能也是不一樣,選型舉例:介質白酒,溫度100 ℃,量程0~500KPa,酒屬于食品行業,可以選衛生型壓力變送器

七、產品型號

產品選型: 壓力變送器



  量程(注明壓力量程范圍)
  G、表壓 A、**壓力 B、密封壓力 C負壓
  膜片材料
  K、擴散硅(默認) T、陶瓷壓阻 P、陶瓷電容 Y-濺射薄膜高精度芯片
E 輸出信號
  1、(0~5)VDC 2、二線制(4~20)mA(默認) 3、(0~10)mA 4、其它注明
A 精度
  1、0.1 2、0.25 3、0.5
C 過程連接方式
  1、外螺紋M20×1.5(默認) 2、外螺紋G1/2  3、外螺紋NPT1/2 4、 M27×2
D 顯示方式
  1、無顯示 (默認) 2、0~****線性指示 3、LCD數字顯示(液晶) 4、LCD數字0~****顯示(液晶) 5、LED數碼管顯示
F 防爆等級
  1、標準型、不防爆(默認) 2、本安型(EXiaIICT4) 3、隔爆型(EXdIIBT4)   選型說明: 1. 防爆本安產品只能選用0~****線性指示。 2. 如選用準確度為0.1%FS時,只能選用超穩定性擴散硅或陶瓷電容傳感器。
