雙金屬溫度計

產品名稱：雙金屬溫度計

產品報價：

產品特點： 一、產品概述 WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+600℃范圍內液體、蒸汽和氣體介質溫度，雙金屬溫度計結構形···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

雙金屬溫度計的詳細資料：

一、產品概述

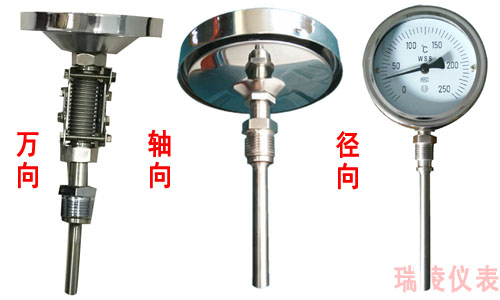

WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+600℃范圍內液體、蒸汽和氣體介質溫度，雙金屬溫度計結構形式分：徑向、軸向、萬向圖1所示，不同的結構安裝是不一樣的。


圖1

二、主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求。

三、工作原理
  雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。

四、技術參數
1、標度盤公稱直徑：60mm，100mm，150mm
2、精度等級：1.0，1.5
3、熱響應時間：≤40S
4、防護等級：IP55
5、角度調整誤差：角度調整誤差應不超過其量程的1.0%
6、回差：雙金屬溫度計回差應不大于基本誤差限的**值
7、重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限**值的1/2

五、測溫范圍
測量范圍℃ 適用范圍
工業、商業 實驗室、小型
-80～+40 √ √
-40～+80 √ √
0～50 √ √
0～100 √ √
0～200 √ √
0～300 √ √
0～400 √ √
0～500 √ √
0～600 √ √

六、外形尺寸
形式 A B C E L d
軸向型 65 23 73 - 75
100
150
200
300
400
500
750
1000		 Φ6
Φ8
Φ10
105 23 73 -
155 23 73 -
徑向型 65 50 110 34
105 50 110 34
105 50 110 34
135°向型 105 23 85 -
155 23 85 -
萬向型 105 23 178 120
155 23 178 120

七、選型編碼
RL-   瑞凌儀表公司標識
系列號  WSS   雙金屬溫度計
表盤公稱直徑  -3   Φ60
 -4   Φ100
 -5   Φ150
表盤形式  0   軸向（直型）
 1   徑向（角型）
 2   135°向（鈍角型）
 8   萬向（可調角型）
安裝固定形式  0   無固定裝置
 1   可動外螺紋
 2   可動內螺紋
 3   固定螺紋
 4   固定法蘭
 5   卡套螺紋
 6   卡套法蘭
保護形式 -   普通型
 W   防護型
 F   防腐型

八、型號及規格
軸向型雙金屬溫度計
型號 測溫范圍 精度等級 保護管材料 規格 安裝固定形式
D L
WSS-300
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276		 Φ60 75
100
150
200
300
400
500
750
1000		 無固定裝置
WSS-400 Φ100
WSS-500 Φ150
WSS-301 Φ60 可動外螺紋
WSS-401 Φ100
WSS-501 Φ150
WSS-302 Φ60 可動內螺紋
WSS-402 Φ100
WSS-502 Φ150
WSS-303 Φ60 固定螺紋
WSS-403 Φ100
WSS-503 Φ150
WSS-304 Φ60 固定法蘭
WSS-404 Φ100
WSS-504 Φ150
WSS-305 Φ60 卡套螺紋
WSS-405 Φ100
WSS-505 Φ150
WSS-306 Φ60
WSS-406 Φ100 卡套法蘭
WSS-506 Φ150

徑向型雙金屬溫度計
型號 測溫范圍 精度等級 保護管材料 規格 安裝固定形式
D L
WSS-310
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276		 Φ60 75
100
150
200
300
400
500
750
1000		 無固定裝置
WSS-410 Φ100
WSS-510 Φ150
WSS-311 Φ60 可動外螺紋
WSS-411 Φ100
WSS-511 Φ150
WSS-312 Φ60 可動內螺紋
WSS-412 Φ100
WSS-512 Φ150
WSS-313 Φ60 固定螺紋
WSS-413 Φ100
WSS-513 Φ150
WSS-314 Φ60 固定法蘭
WSS-414 Φ100
WSS-514 Φ150
WSS-315 Φ60 卡套螺紋
WSS-415 Φ100
WSS-515 Φ150
WSS-316 Φ60
WSS-416 Φ100 卡套法蘭
WSS-516 Φ150

萬向型雙金屬溫度計
型號 測溫范圍 精度等級 保護管材料 規格 安裝固定形式
D L
WSS-480
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276		 Φ100 75
100
150
200
300
400
500
750
1000		 無固定裝置
WSS-580 Φ150
WSS-481 Φ100 可動外螺紋
WSS-581 Φ150
WSS-482 Φ100 可動內螺紋
WSS-582 Φ150
WSS-483 Φ100 固定螺紋
WSS-583 Φ150
WSS-484 Φ100 固定法蘭
WSS-584 Φ150
WSS-485 Φ100 卡套螺紋
WSS-585 Φ150
WSS-486 Φ100 卡套法蘭
WSS-586 Φ150

135°向型雙金屬溫度計
型號 測溫范圍 精度等級 保護管材料 規格 安裝固定形式
D L
WSS-420 0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		 1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276		 Φ100 75
100
150
200
300
400
500
750
1000		 無固定裝置
WSS-520 Φ150
WSS-421 Φ100 可動外螺紋
WSS-521 Φ150
WSS-422 Φ100 可動內螺紋
WSS-522 Φ150
WSS-423 Φ100 固定螺紋
WSS-523 Φ150
WSS-424 Φ100 固定法蘭
WSS-524 Φ150
WSS-425 Φ100 卡套螺紋
WSS-525 Φ150
WSS-426 Φ100 卡套法蘭
WSS-526 Φ150

備注：
選型須知：請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級

九、價格
不同的安裝方式、長度、材質、表盤大小不一樣，它們價格是不一樣。
